[정보보안]Feistel Cipher(파이스텔 구조) 와 DES

Feistel Cipher(파이스텔 구조) 와 DES

Feistel Cipher 구조

파이스텔 구조는 데이터를 두부분으로 나누어 좌, 우 두부분에 교대로 비선형 변환을 적용시키는 구조를 말하며, trudy가 키를 훔쳐도 function을 알지 못하기 때문에 보안성이 베리굿이다.

파이스텔 네트워크 구조는 치환(Substitution), 순열(Permutation)을 번갈아 수행하는 구조이다.

위 구조는 DES에서 사용된다.

Left bit(Li) : 현재 비트의 XOR 의 결과

Right bit(Rj) : 다음것의 left bit의 copy본

kEY(kj) : unknown 키



1. F를 라운드 함수로 하고 K0, K1, ... , Kn을 각각 라운드 0, 1, ..., n의 하위 키로 한다.
2. 평문 블록을 두 개의 동일한 조각으로 분할(L0, R0)
3. 각 라운드의 경우 i = 0, 1, ..., n,
4. ComputeLi+1 = Ri, Ri+1 = Li = Li = ⊕ F(Ri,Ki)
5. 암호 텍스트는 (Rn+1, Ln+1)

위 그림 전체 (i-1~ i) 의 일련의 과정이 한 Round이다.





위 파이스텔 구조의 N-Round의 경우

특징

왼쪽에 R0L0이 메세지!! R0~Rn+1까지 그 라운드 별로 키가 다 다르다

ciphertext를 생성할 때, bits가 섞인 상태로 완성된다.



Decryption

• 각 라운드의 경우 i = n, n-1, ..., 0
• 암호 텍스트는 (Rn+1 | Ln+1)
• 원형 함수 F는 반전할 필요가 없다.(디크립션할 때 역함수를 취할 필요가 없다)
• 즉, 암호화와 암호 해독의 유일한 차이점은 서브키 순서!

decription : n~0

encryprion : 0~n

이 subkey : drive masterKey





---





DES

파이스텔 구조와 DES

DES(데이터 암호화 표준)은 세계에서 가장 널리 사용되는 블록 암호로, Feistel 암호 구조에 기초했다.



DES의 설계 원리

높은 수준의 diffusion, conffusion을 달성하기위해 고안되었고,

24시간마다 key가 바뀌어서, → not safe 하다.







오른쪽 비트를 왼쪽비트에 넣게 되면 왼쪽 비트는 feistel function의 리턴값을 얻게 된다







Initial Permutation & Final Permutation

저 위 마지막 부분에서 Permutation에서 일어나는 과정을 알아보자

Permutation Table에 따라서 bit의 교환이 일어나고, 이 부분에서는 암호화를 하지 않는다.

IP(Innitial Permutation) 의 역함수가 FP(Final Permutation)이라고 생각하면 된다.

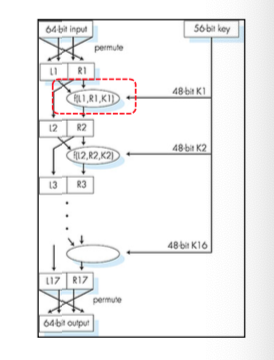

입력된 64bit 평문 데이터가 S-box(round funtion 부분)에 나뉘어 입력이 되는것을 묘사한 그림

















지금껏 구성원리 및 고안해야할 점들을 알아보았다.

정리하면, 크게 Feistel function 의 원리를 갖는 DES는 위 4가지로 구성된다.

DES의 구성

1.





Expansion(E-Box)

이때, half block은 32bits, key size: 48bits이다. xor연산을 위해서는 확장이 필요하다.

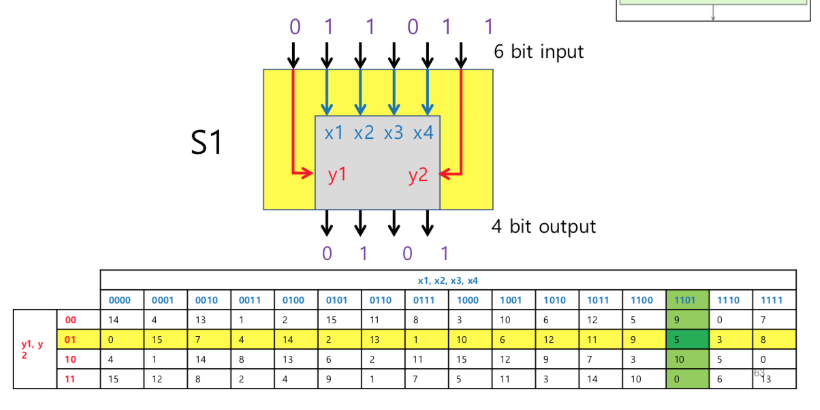

Substitution(S-Box)

비선형 치환 테이블을 말하며, 각각의 비트가 맵핑되어 i+1 non-linear 공간을 줄일 수 있다. → 011011 6비트input → 4bit output이 된다.

0/1101/1에서, 첫번쨰 0과 마지막1이 column, 안에있는것이 row information 이다.



Permutation(P-Box)

Diffusion 된다. shuffles: input → output

innitial permutation 과 비슷해보이지만, 방식 외에 key information이 다르다.

또한 substitution과 유사하게 permutation table에 따라 bit swap된다.



Expansion P-BOX

1. 먼저 32bit를 4bit 4개로 나눈다. 그 다음 각 섹션은 6bit로 확장을 한다.
2. 각 섹션에서는 14bit는 25bit로 복사가 되고 복사된 bit의 첫번째 부분은 그 전 섹션의 4번째 bit가 복사가 된다.
3. 그리고 복사된 bit의 마지막 부분은 다음 섹션의 첫번째 bit가 복사가된다.



DES암호의 장점

1. avalanche effect 를 갖는다는것이 강점이다.(XOR, p, sbox, IP→FP)

2. error detection이 가능하다.

   DES과정의 64-56 = 8bit(char Type) → error on the key



정리

1. E-box(Expansion)
   • 32bit half-block ⇒ 48bits 로 확장
2. XOR
   • 48 bit key combine, (48 subkey +48 half block)
3. S-Box(Substitution)
   • 8개의 6bit로 나뉨
   • 비선형 치환 테이블, ROUND function 부분!! (16번의 치환과정)
4. P-Box (initial permutation, final permutation)
   • 서로다른 S박스에 분산된다
